仕様について

操作力開く

スイッチを操作する際の、スイッチが電気的にONするまでの最大荷重をいいます。

操作量（ストローク）開く

キー部を押し始めてから、スイッチが電気的にONするまでの操作距離をいいます。ストロークは短い方がより軽タッチ感へつながりますが、耐電圧低下にも配慮が必要となります。

電流容量開く

スイッチ毎に定められた条件（負荷の種類,電圧等）において、そのスイッチの性能を保証できる最大電流値です。
尚、電流容量は負荷の種類及び電圧等に影響を大きく受けますので、使用に際しては十分な配慮が必要です。

NKKカタログ表記例

スイッチ構造について

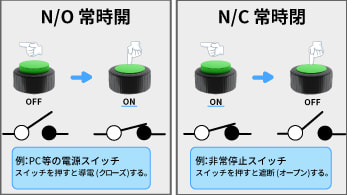

N/O&N/C開く

【N/O】
NORMAL OPENの頭文字をとったものです。ノーマルオープンとは、スイッチ操作しない通常の状態で、接点が開いている(OFF)ことを意味します。

【N/C】
NORMAL CLOSEの頭文字をとったものです。ノーマルクローズとは、スイッチ操作しない通常の状態で、接点が閉じている(ON)ことを意味します。

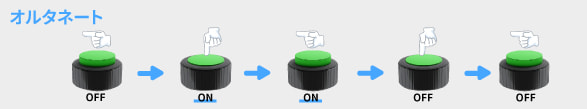

オルタネイト開く

押ボタンスイッチの場合、最初の操作で機構的にスイッチ回路（接点）が切り換り、操作部は元の状態に戻ります。
即ち、2回の操作で回路は1往復します。

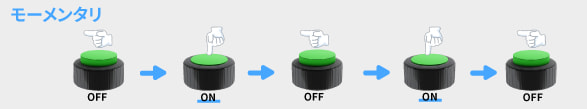

モーメンタリ開く

操作部を動作させ保持している時、スイッチ回路(接点)は切り換り、手を離せば操作部も回路も初期の状態へ復元する機構のことです。

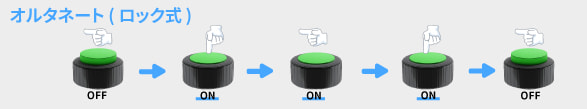

ロック形開く

一般に、押ボタンスイッチの操作特性の一つで、操作部を押すとスイッチ回路が切換り、手を離してもその状態を保持し、操作部も押された状態でロックされます。
再度、操作部を押すことにより、初期の状態に戻ります。

サポート・ターミナル開く

スイッチをプリント基板に搭載したとき、スイッチ本体を固定するために設けられた取付板などの足部（はんだ付けをする部分）をいいます。

スナップイン開く

スイッチをパネルに取付ける方法の一つで、スイッチ側面に設けられたバネ片の弾性を利用し、パネル上面より差し込むことにより、スイッチが固定される構造のものをいいます。

スライディング・ツイン・クロスバー・コンタクト機構開く

弊社商品のサーキットボーイシリーズに採用されている機構で、可動接片が円柱接点部を両側から挟む二面摺動接触方式をとり、可動接片が切換る都度、セルフクリーニングを行う構造です。

セルフクリーニング開く

スイッチ回路の開閉の都度、接点自身がスライドしながら移動し、接点表面を清浄にする効果のことです。セルフクリーニングにより、常に安定した接触信頼性を得ることができます。

全防水開く

スイッチ本体に気密性を付加し、端子部をリード線などで保護することにより、スイッチ取付け時のパネル表面及びパネル内部共に防水性を持つものです。NKKのWシリーズリード線付タイプはパネル表面：IP67、パネル内部IP67です。

パネルシール防水開く

スイッチをパネルに取付けた際、パネル前面からスイッチ本体内部及びパネル裏面への水等の浸入がありません。

マイクロスイッチ機構開く

一般に押ボタンスイッチにおいて、操作ボタンを押すと作動バネに力が加わり、次にこのバネが瞬時に反転し、可動接点がN/C（常時閉路）接点から離れ、N/O（常時開路）接点に接触する機構をいいます。

レバーロック開く

誤動作防止用のスイッチです。スイッチの操作は、レバーを引き上げたまま倒すと回路切換えができ、切換えた位置で手をはなすと、レバーと回路がロックされます。振動・衝撃を伴う自動生産システムやレバーを引っ掛けたりすることで、誤操作が起こると重大な危険を伴う場所に最適です。

特殊回路スイッチ開く

操作部を左・中央・右のいずれの位置に倒しても、スイッチ回路がON・ON・ONになるように設計されたスイッチです。単極3投と2極3投があります。本スイッチは端子を外部接続して、単極3投（又は2極3投）として使用する場合と、通常状態（外部接続しない）で使用する2極双投（又は4極双投）の2通りの使い方があります。通常状態の使い方では、一般のスイッチとは異なり、2個（又は4個）の可動接片が同時に同方向に移動せず、異なった動きになります。
NKKスイッチズの商品では、トグルスイッチ（A、Mシリーズ）スライドスイッチ（M、SSシリーズ）にご用意しております。

[単極3投]

[2極3投]

トグルスイッチの操作部形状開く

トグルスイッチの操作部（レバー）には様々な形状があります。
右図は一例です。（NKKスイッチズのMシリーズの場合）

端子部形状開く

端子部形状には様々な形状があります。
右図は一例です。（NKKスイッチズのMシリーズの場合）

帯電防止樹脂開く

電気伝導性のある樹脂で、スイッチの帯電防止やアースを目的として使用されます。

取扱いについて

ナットの締め付けトルク開く

ねじ取付けタイプのスイッチをパネルに取付ける際の、六角ナットや丸ナットの締め付け強度のことです。

はんだ耐熱性開く

はんだ付け時のはんだ熱により、端子やそれを支える絶縁体の変形や異常を生じない程度を示し、はんだ温度とはんだ付け時間で規定します。

取付けパネル有効板厚開く

スイッチの取付けが可能な、最小から最大までのパネル板厚です。単位は「ｍｍ」で示します。

発光素子

2色発光形（照光式スイッチ）開く

照光式スイッチにおいて、照光部分（面）が2色に変化して発光する構造のものです。
一般に、ＬＥＤの場合，発光素子自体が2色発光するものと、単色発光素子が2種類組み込んであるものとがあります。

LED開く

Light Emitting Diodeの略称です。金属リードフレームに半導体チップをマウントし、樹脂で全体を包み、レンズ状に成形したものです。
直流電圧を印加することで、半導体が発光するものです。

LED順電圧開く

順方向（アノード→カソード方向）に電流を流した時の電位差をいいます。

LED電流低減率開く

ＬＥＤは周囲温度（25℃以上）によりその許容電流を減少させねばなりません。この係数は、周囲温度が1℃上昇する毎に減少させねばならない電流値を算出するためのものです。

LEDの安定抵抗計算開く

LED回路の安定抵抗“R”の計算は、各LED仕様の順電圧VF、推奨動作電流IFをR=(E-VF)÷IFの式に代入して算出します。尚、抵抗Rのワット数は、LEDの使用周囲温度、LED内部の温度上昇率など安全率を考慮し、2～3倍とします。※E=電源電圧、VF=順電圧、IF=推奨動作電流、R=安定抵抗

LEDの制限抵抗計算(PDF)

ネオン球開く

放電管の一種で、ガラス球の中に2本の電極を配置し、さらにアルゴンガスを封入した電球です。交流電圧を印可することにより、2本の電極間に放電させ、その発光を利用したものです。
