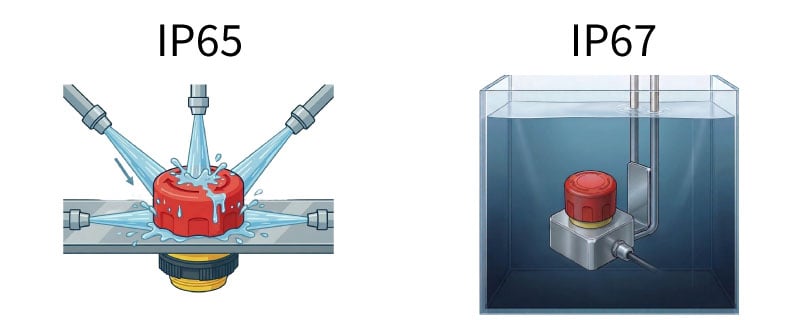

温湿度
サイクル

低温：-20±3℃
高温：60±2℃
サイクル：24時間×10回、相対湿度93±3％
参考：JIS C 60068-2-30(IEC 60068-2-30)

機械的動作に異常がない
ひびわれ、端子がた、変形がない
絶縁抵抗が20MΩ以上

耐腐食性
（H2S）

硫化水素試験方法による
H2S濃度：3ppm
試験温度：40℃
試験時間：24h
参考：JIS C 60068-2-43（IEC 60068-2-43）

機械的動作に異常がない
接触抵抗: 200mΩ以下

耐候性

キセノンアークランプ式耐候性試験
放射照度；180Ｗ/m^2
試験時間：944時間　（2年相当）
参考　JIS　B7754

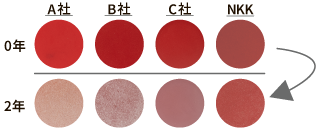

割れ、破損がない。退色(他社商品との比較)

耐油性

供試スイッチをパネルに取付けた状態で浸漬させる
試験液：切削油（水溶性）
試験時間：240h
参考：当社基準による

接触抵抗不良がない
内部への油の浸入、部品に有害な変形、溶解がない

耐薬品性

供試スイッチ(パネル上面)を240時間浸漬(付着)させる。
試験液：石油系/アルカリ系
参考：当社基準による

割れ、破断等の損傷がない
色抜け等の著しい外観品質の低下がない
