ラインナップ紹介

トグルスイッチ用の防水キャップのラインナップをご紹介します。
ラインナップは先ず取付穴径によって、M6用とM12用に分けられます。
M12用の防水キャップは形状や対応機種、材質などにより、さらに複数機種に分けられます。

取付穴 サイズ	M6用	M12用
対応製品	Mシリーズ/ D2シリーズ 非防水タイプ 基本レバー形	Sシリーズ 非防水タイプ	Sシリーズ防水タイプ/ WTシリーズ
形状	全体カバー	全体カバー		部分カバー
形名	AT-428	AT-402-＊	AT-4181-K AT-401-N AT-4181-P	AT-401-＊ AT-401-N AT-401-P
キャップ材質	Si	Si	Si	EPDM or NBR
キャップ色	黒	灰/黒/緑/赤/黄	黒	灰(EPDM)/黒(NBR)
構造（ナット） 一体 / 分離	一体	一体	分離	分離
外観
詳細	カタログ 「C-19」参照	カタログ 「C-18」参照	カタログ 「C-16」参照	カタログ 「C-17」参照

取付けはこちらをチェック!!

防水キャップのゴムの種類と特徴

AT-428およびAT-402-＊は防水キャップ内部にナットが内蔵している一体タイプです。
一方、AT-4181-KおよびAT-401-＊は、防水キャップと各部品（ナット、ゴム座金）が分離されており、3部品で防水キャップとして機能します。

略称	外観	NBR	Si	EPDM	CR
AT-428			●
AT-402-＊		※	●	※
AT-4181-K 他			●
AT-401-＊他		●	※	●	※

＊には色記号が入ります。
※ 特注実績のある商品です。ご要望の際は、生産可否含め検討させていただきます。

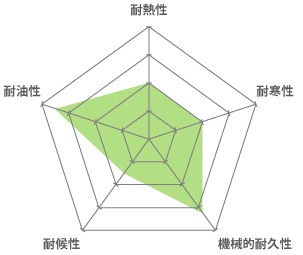

NBR（ニトリルゴム）

　メリット
　・油分(燃料油、潤滑油)に対して優れた耐性を持つ。
　・機械的強度も良好

　デメリット
　・耐候性（紫外線、オゾン）が低く、
　　屋外での暴露で劣化が進む傾向がある。
　・耐熱、耐寒性の温度範囲がやや狭い

　 →屋内、油分環境での使用に適する。

Si（シリコンゴム）

　メリット
　・非常に広い温度範囲（特に低温）で柔軟性を維持し、
　　シール性が安定。
　・耐候性（紫外線、オゾン）が非常に高く、外部環境に強い。

　デメリット
　・燃料油への耐性が低い
　・機械的耐久性は他ゴムより劣るため、ねじ込み時などに注意。

　→幅広い温度と多様な外部環境に強く、油分が少ない用途向け。

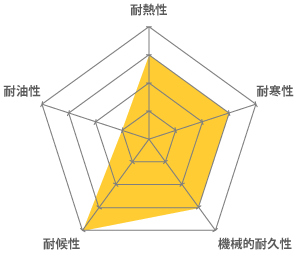

EPR（エチレンプロピレンゴム）

　メリット
　・耐候性（紫外線、オゾン）が非常に高く、外部環境に強い。
　・耐熱、耐寒性にも優れ幅広い温度で使用可能。

　デメリット
　・燃料油、潤滑油に対する耐性は極めて低く、
　　油分がある場所では使用不可。

　→油分が付着する環境では使用できないが、
　　多様な外部環境に強い。

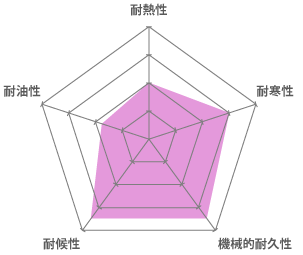

CR（クロロプレンゴム）

　　メリット
　　・耐寒性、耐候性、機械的耐久性を中程度にバランスよく持つ。

　　デメリット
　　・各耐性で特化型ゴムに及ばず、突出した強みがない

　　→特質した性能が求められる環境では、
　　　他素材が優先されることが多い。

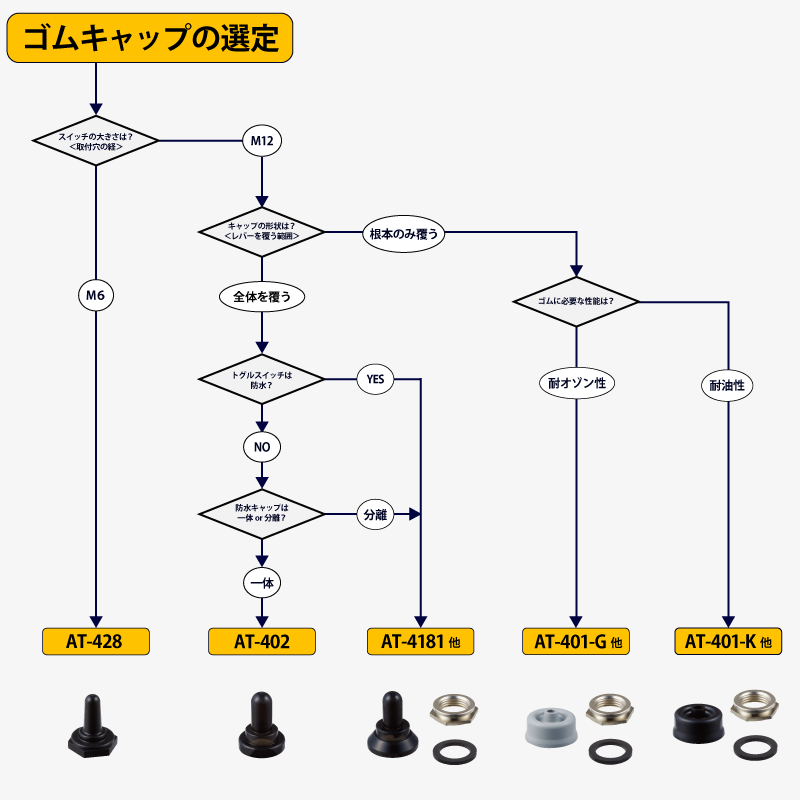

部品選定フロー

部品選定や、ご不明点などがございましたらNKK販売部まで、ご連絡ください。
また、材質違いや色の変更も特注検討いたしますのでお気軽にご相談下さい。
